產品說明
- 2MP 1/2.8″ CMOS 攝像元件，清晰高畫質
- 最大輸出25/30fps @1080p、5/30/50/60 fps@720p
- 4倍光學變焦
- 採用星光技術
- 支援2D/3D降噪
- IP66、IK10
詳細規格
規格
| 型號 | SD22204DBN-GC | |||
| 攝像元件 | 1/2.8″ CMOS | |||
| 有效像素 | 1920 (H)×1080(V)，2MP | |||
| RAM/ROM | 256 MB / 128 MB | |||
| 掃描系統 | 逐行掃描 | |||
| 電子快門 | 1/3 s–1/30,000 s | |||
| 最低照度 | 0.005Lux @ F1.6（彩色，30 IRE） 0.0005Lux @ F1.6（黑白，30 IRE） | |||
| 鏡頭 | ||||
| 焦距 | 2.7 mm–11 mm | |||
| 最大光圈 | F1.6 – F3.0 | |||
| 視野角度 | 水平：99.1°–31.9° / 垂直：53.4°–18.0° / 對角線：117.7°–36.6° | |||
| 光學變焦 | 4X | |||
| 對焦控制 | 自動 / 半自動 / 手動 | |||
| 最短對焦距離 | 1 m (3.28 ft) | |||
| DORI距離 | 偵測 | 觀察 | 辨識 | 識別 |
| 151.7 m (497.70 ft) | 59.9 m (196.52 ft) | 30.3 m (99.41 ft) | 15.2 m (49.87 ft) | |
| PTZ | ||||
| 平移/傾斜範圍 | 水平： 0 °~355 ° / 垂直：0°~+90° (垂直範圍在0°~10°之間時，設備外殼會遮擋部分影像 | |||
| 手動控制速度 | 水平： 0.1°/s – 100°/s，垂直： 0.1°/s – 60°/s | |||
| 預設速度 | 水平： 100° /s，垂直：60° /s | |||
| 預設點 | 300 | |||
| PTZ模式 | 8種 ( 每次巡航最多 32 個預設 ) | |||
| 斷電記憶體 | 支援 | |||
| 閒置動作 | 預設 / 巡航 | |||
| 協議 | DH-SD、Pelco-P/D (自動識別) | |||
| 影像 | ||||
| 解析度 | 1080p（1920 × 1080）、720p（1280 × 720）、D1（704 ×576/704 × 480） | |||
| 幀率 | 1080p (25/30 fps、720p (25/30/50/60 fps) | |||
| 日夜切換 | 支援 | |||
| 背光補償 | 支援 | |||
| 強光抑制 | 支援 | |||
| 寬動態 | 數位寬動態 | |||
| 白平衡 | 自動 / 室內 / 戶外 / 追蹤 / 手動 / 鈉燈 / 自然 / 路燈 | |||
| 增益控制 | 自動 / 手動 | |||
| 降噪 | 2D 降噪、3D 降噪 | |||
| 除霧 | Electronic | |||
| 數位變焦 | 16X | |||
| 翻轉 | 180° | |||
| 訊號雜訊比 | >(含)50dB | |||
| 功能 | ||||
| CVI輸出模式 | TVI、CVI、CVBS、AHD（CVBS 僅用於偵錯） | |||
| 認證 | ||||
| 認證 | CE：EN55032 / EN55024 / EN50130-4 FCC：Part15, Subpart B，ANSI C63.4-2014 UL：UL60950-1+CAN / CSA C22.2，No.60950-1 | |||
| 連接埠 | ||||
| 類比輸出 | 1 ch （CVBS/CVI 輸出，BNC） | |||
| RS-485 | 1（波特率範圍：1200 bps–9600 bps） | |||
| 電源 / 環境 / 外觀 | ||||
| 電源供應 | DC 12V，1.5 A ± 10% | |||
| 電源功耗 | 基本：7W ，最大：9 W (PTZ) | |||
| 工作溫濕度 | -30℃~+60℃；相對濕度≤95% | |||
| 防護等級 | IP66、IK10、TVS 6000V防雷、電湧保護、瞬態電壓保護 | |||
| 尺寸 | 88.9 mm × Φ122.0 mm （3.50″ × Φ4.80″） | |||
| 淨重 | 0.6 kg (1.32 lb) |
尺寸
產品規格
| 型號 | SD22204DBN-GC | |||
| 攝像元件 | 1/2.8″ CMOS | |||
| 有效像素 | 1920 (H)×1080(V)，2MP | |||
| RAM/ROM | 256 MB / 128 MB | |||
| 掃描系統 | 逐行掃描 | |||
| 電子快門 | 1/3 s–1/30,000 s | |||
| 最低照度 | 0.005Lux @ F1.6（彩色，30 IRE） 0.0005Lux @ F1.6（黑白，30 IRE） | |||
| 鏡頭 | ||||
| 焦距 | 2.7 mm–11 mm | |||
| 最大光圈 | F1.6 – F3.0 | |||
| 視野角度 | 水平：99.1°–31.9° / 垂直：53.4°–18.0° / 對角線：117.7°–36.6° | |||
| 光學變焦 | 4X | |||
| 對焦控制 | 自動 / 半自動 / 手動 | |||
| 最短對焦距離 | 1 m (3.28 ft) | |||
| DORI距離 | 偵測 | 觀察 | 辨識 | 識別 |
| 151.7 m (497.70 ft) | 59.9 m (196.52 ft) | 30.3 m (99.41 ft) | 15.2 m (49.87 ft) | |
| PTZ | ||||
| 平移/傾斜範圍 | 水平： 0 °~355 ° / 垂直：0°~+90° (垂直範圍在0°~10°之間時，設備外殼會遮擋部分影像 | |||
| 手動控制速度 | 水平： 0.1°/s – 100°/s，垂直： 0.1°/s – 60°/s | |||
| 預設速度 | 水平： 100° /s，垂直：60° /s | |||
| 預設點 | 300 | |||
| PTZ模式 | 8種 ( 每次巡航最多 32 個預設 ) | |||
| 斷電記憶體 | 支援 | |||
| 閒置動作 | 預設 / 巡航 | |||
| 協議 | DH-SD、Pelco-P/D (自動識別) | |||
| 影像 | ||||
| 解析度 | 1080p（1920 × 1080）、720p（1280 × 720）、D1（704 ×576/704 × 480） | |||
| 幀率 | 1080p (25/30 fps、720p (25/30/50/60 fps) | |||
| 日夜切換 | 支援 | |||
| 背光補償 | 支援 | |||
| 強光抑制 | 支援 | |||
| 寬動態 | 數位寬動態 | |||
| 白平衡 | 自動 / 室內 / 戶外 / 追蹤 / 手動 / 鈉燈 / 自然 / 路燈 | |||
| 增益控制 | 自動 / 手動 | |||
| 降噪 | 2D 降噪、3D 降噪 | |||
| 除霧 | Electronic | |||
| 數位變焦 | 16X | |||
| 翻轉 | 180° | |||
| 訊號雜訊比 | >(含)50dB | |||
| 功能 | ||||
| CVI輸出模式 | TVI、CVI、CVBS、AHD（CVBS 僅用於偵錯） | |||
| 認證 | ||||
| 認證 | CE：EN55032 / EN55024 / EN50130-4 FCC：Part15, Subpart B，ANSI C63.4-2014 UL：UL60950-1+CAN / CSA C22.2，No.60950-1 | |||
| 連接埠 | ||||
| 類比輸出 | 1 ch （CVBS/CVI 輸出，BNC） | |||
| RS-485 | 1（波特率範圍：1200 bps–9600 bps） | |||
| 電源 / 環境 / 外觀 | ||||
| 電源供應 | DC 12V，1.5 A ± 10% | |||
| 電源功耗 | 基本：7W ，最大：9 W (PTZ) | |||
| 工作溫濕度 | -30℃~+60℃；相對濕度≤95% | |||
| 防護等級 | IP66、IK10、TVS 6000V防雷、電湧保護、瞬態電壓保護 | |||
| 尺寸 | 88.9 mm × Φ122.0 mm （3.50″ × Φ4.80″） | |||
| 淨重 | 0.6 kg (1.32 lb) |

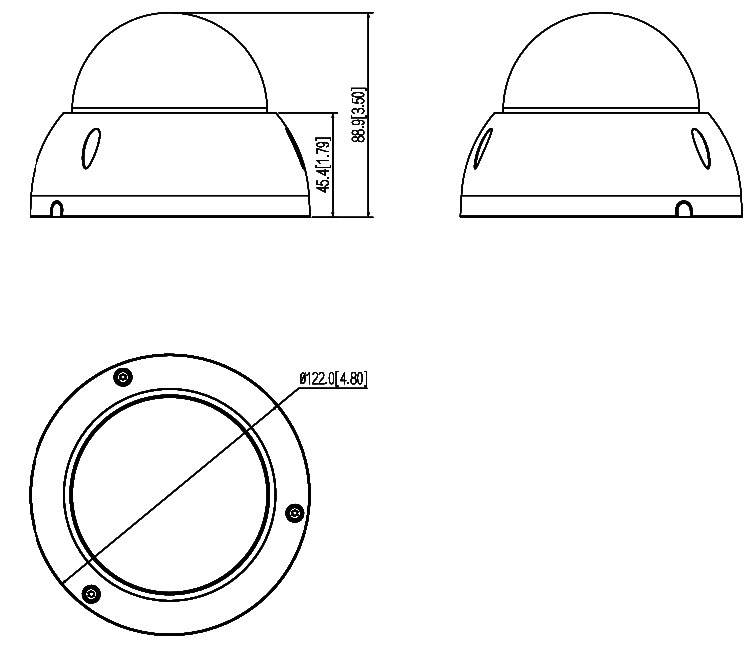

產品尺寸
單位 : mm〔inch〕
